Rangkaian Regulator Power Supply 10A

Rangkaian power supply 10A ini sebenarnya tidak beda jauh dari power supply 5A yang sudah pernah saya posting sebelumnya, yakni hanya mengganti transistor TIP3055 menjadi TIP142 yang mampu memasok arus hingga 10 ampere.

D1:      Bridge 10A

C1:      Kapasitor 6800µF

C2:      Kapasitor 100µF

C3:       Kapasitor 1000µF

U1:       IC L7812

Q1:       TIP142

untuk menyesuaikan tegangan output, anda bisa mengganti ic 7812 sesuai kebutuhan. Jangan lupa untuk memasang pendingin ke transistor TIP142, karena transistor tersebut akan mengeluarkan panas saat dioperasikan

Rangkaian Regulator Power Supply 12V 5A

Rangkaian power supply atau regulator 12V 5A ini pada dasarnya hanya menggunakan IC regulator tegangan tetap yaitu IC L78xx, karena arus maksimum IC ini hanya 1 ampere saja, maka digunakan transistor untuk mengalirkan arus yang lebih besar, oke silakan disimak skema berikut ini:

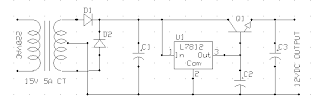

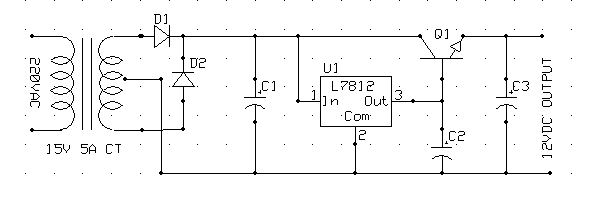

jika anda menggunakan trafo tanpa CT, anda bisa menggunakan skema diatas, sedangkan di bawah ini untuk trafo CT

Daftar komponen:

D1-D4: Diode 1N5408  4 buah (2 buah jika trafo CT)

C1:      Kapasitor 4700µF 25V

C2:      Kapasitor 100µF 25V

C3:       Kapasitor 1000µF 25V

U1:       IC L7812

Q1:       2N3055 atau TIP3055

Letak B, C dan E pada transistor TIP3055

Q1 harus dipasang pendingin, karena ketika diberi beban berat transistior 2N3055 akan menghasilkan panas. Anda juga bisa menggunakan transistor TIP3055 untuk memudahkan pemasangan

Selain digunakan sebagai regulator, rangkaian diatas juga bisa digunakan sebagai penurun tegangan DC

Rangkaian tersebut bisa digunakan untuk power supply tone control, MP3 player, dan kipas pendingin pada power amplifier

Rangkaian Mini Stereo Amplifier dengan IC TEA2025B

IC TEA2025 adalah sistem sirkuit terpadu keping IC dan dikemas dalam bentuk DIP 16, dengan kualitas nada yang terdengar manis, kinerja yang sangat baik, operasi yang handal, mudah untuk dirakit karena hanya membutuhkan sedikit komponen eksternal. Oleh karena itu amplifier mini TEA2025 sangat populer dikalangan audiophiles yang suka membuat proyek DIY audio yang praktis.

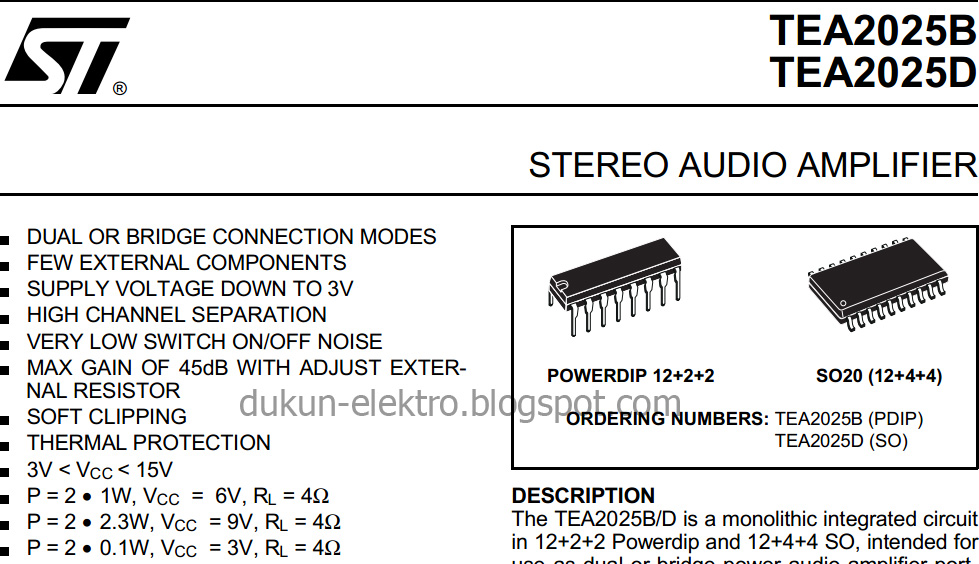

IC power amplifier ini membutuhkan tegangan dari 3V hingga 15V, dengan rentang tegangan yang cukup luas tersebut IC ini juga bisa digunakan untuk amplifier headphone PC atau amplifier portable dengan catu daya USB. Semakin besar tegangan yang disupplay, semakin besar pula daya yang dihasilkan. Mini amplifier ini dapat menghasilkan daya 2 x 2,3W pada tegangan 9V dengan speaker 4Ω, sedangkan pada mode bridge, amplifier ini dapat menghasilkan daya hampir 5W. Untuk lebih lengkapnya lihat datasheet atau gambar di bawah ini

Ok, kita langsung ke TKP

Komponen yang diperlukan:
Kapasitor 100 µF  6 buah
Kapasitor 470 µF  2 buah*
Kapasitor 150 nF  2 buah
Kapasitor 220 nF  2 buah
Potensio stereo 50k

(*) Jika suara jadi "sember", anda bisa mengganti kapasitor ouput dari 470µF menjadi 1000µF

Jika suara terlalu keras, anda bisa memasang resistor 10k antara output potensiometer dengan ground, (sebelum kapasitor kopling)

dan berikut ini skemanya

Layout PCB

Untuk masalah layout PCB, gunakan layout yang sudah saya sediakan diatas, layout PCB tersebut sudah saya uji dan bebas noise dan dengung

untuk power supply, anda bisa menggunakan baterai, USB atau trafo. Untuk power supply disarankan menggunakan tegangan 1A (lihat skema power supply di bawah), jika lebih dari itu IC tersebut akan "merokok" alias hangus. Dan jangan lupa untuk memasang pendingin pada IC TEA2025B dan IC 7809

Oke saatnya uji dengar

Untuk ic-nya saya menggunakan TEA2025B versi KW, karena yang asli (buatan ST) jarang ada yang jual di kota saya, sementara itu untuk kapasitor saya pakai yang biasa, kecuali untuk kopling output saya menggunakan merk nichicon dan rubycon. Untuk power supply saya menggunakan trafo 9V 1A, kapasitor input 1000µF dan ic L7809 untuk regulator. Sementara itu, untuk speker saya pakai speker satelit creative SBS 2.1 330, dengan impedansi 4Ω. Dan hasilnya treble cukup ciamik dan vocal bersih tanpa terdengar noise sedikitpun

Oh ya, jika anda menginginkan amplifier dengan daya yang lebih besar, bisa membaca artikel saya Amplifier TDA2030
