Cara Membuat PCB dengan Cepat dan Mudah

Sebenarnya ada beberapa cara yang bisa digunakan untuk membuat DIY PCB ini, tapi yang membedakan hanyalah cara membuat masking pada lapisan tembaga PCB

kali ini saya akan membeberkan cara membuat PCB dengan spidol permanen atau  tipe-x.

Alat dan Bahan:
PCB polos
Spidol permanen atau tipe-x
Serbuk FeCl2, bisa dibeli di toko komponen elektro harganya sekitar Rp. 7500
Air hangat
Wadah plastik
Bor PCB

Pertama.
Buat pola pada PCB polos dengan menyesuaikan sambungan-sambungan pada kaki komponen.

Kedua

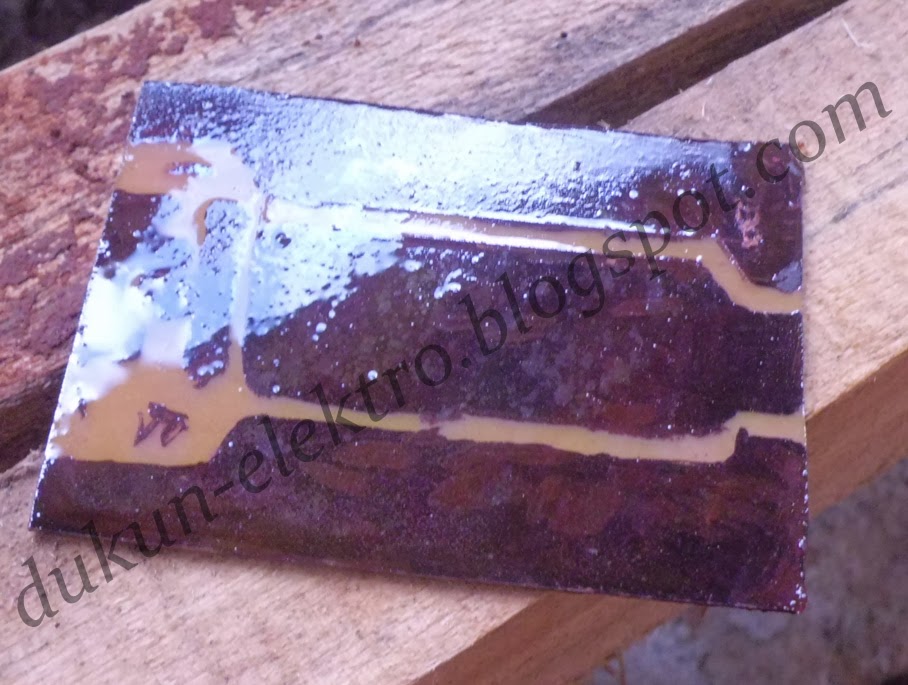

Lapisi bagian PCB yang akan digunakan sebagai jalur dengan spidol permanen, lapisan harus rata, jika tidak maka hasilnya seperti PCB yang saya buat ini :D, jika kesulitan pakai spidol juga bisa pakai tipe-x :) dan tunggu sampai kering

Ketiga
Siapkan air hangat (bukan mendidih). sementara itu masukkan serbuk FeCl2 secukupnya ke dalam wadah plastik, jagan wadah logam, karena larutan FeCl2 dapat mengikis lapisan logam. kemudian tuangkan air hangat tadi ke serbuk FeCl2 dan diaduk sedikit. sisa serbuk FeCl2 harus segera dibungkus lagi agar tidak bereaksi dengan oksigen di udara dan jangan menyentuh langsung serbuk atau larutan FeCl2 ini.

Keempat
Masukkan PCB yang sudah diberi masking tadi kedalam larutan FeCl2 dan sedikit digoyang agar lapisan tembaga cepat larut. Jika larutan FeCl2 berwarna pekat biasanya lapisan tembaga lebih cepat larut, kurang lebih 3 menit untuk PCB berukuran 8x6 cm. Jika warna larutan kurang pekat bisa ditambah serbuk FeCL2-nya. Proses ini dinamakan "etching"

Kelima
Setelah lapisan tembaga larut, bilas PCB dengan air bersih sampai sisa larutan FeCl2 hilang

setelah di-etching

Keenam
Bersihkan masking dengan cairan thinner dan digosok

Hasilnya berantakan :D maklum masih newbie :)

Ketujuh
PCB siap dibor atau dilubangi secara manual dan disolder komponennya

Kedelapan
Tinggal dipakai rangkaiannya :D
